工程案例三

特高频(UHF)检测法
发布时间:2020-03-28浏览次数:349

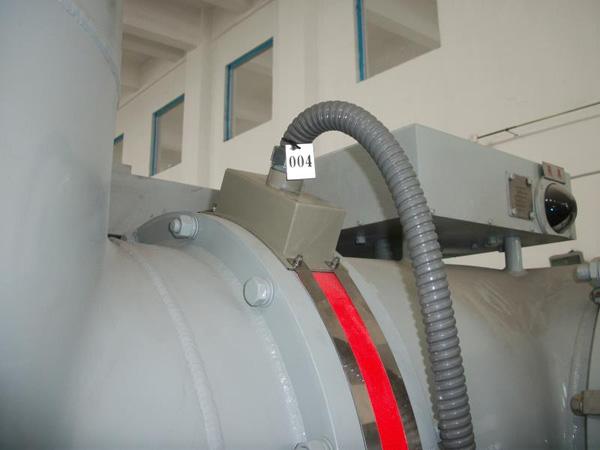

GIS绝缘系统是由SF6气体和环氧-氧化铝的聚合物组成的固体支柱绝缘子组成。为了确保气体及固体绝缘件的可靠性,对每个间隔的GIS绝缘和局部放电现象可能存在及形成的分析及评价是非常重要的。GIS等电力设备绝缘体中绝缘强度和击穿场强都很高,当局部放电在很小的范围内发生时,击穿过程很快,将产生很陡的脉冲电流,其上升时间小于1ns,并激发频率高达数几百兆到数G赫兹的电磁波。局部放电检测特高频(UHF)法基本原理是通过UHF传感器对电力设备中局部放电时产生的特高频电磁波信号进行检测,从而获得局部放电的相关信息,实现局部放电检测。根据现场设备情况的不同,可以采用内置式特高频传感器和外置式特高频传感器。由于现场的电晕干扰主要集中在300MHz 频段以下,因此UHF 法能有效地避开现场的电晕等干扰,具有较高的灵敏度和抗干扰能力,进一步可实现局部放电带电检测、定位以及缺陷类型识别等优点。

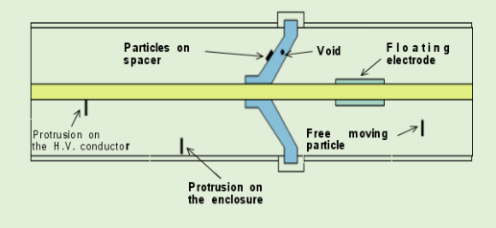

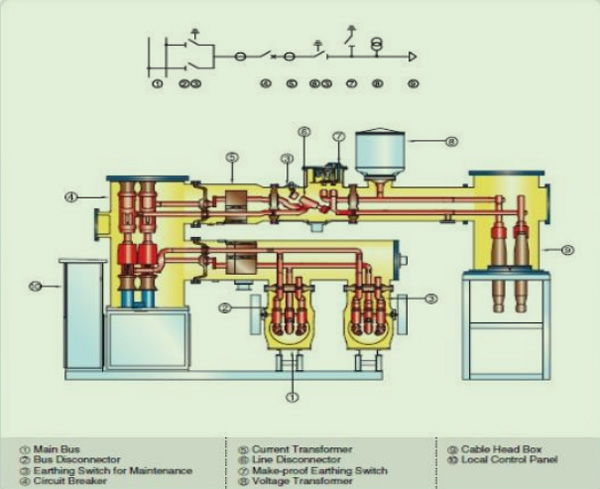

  GIS  构造及检测示意图
